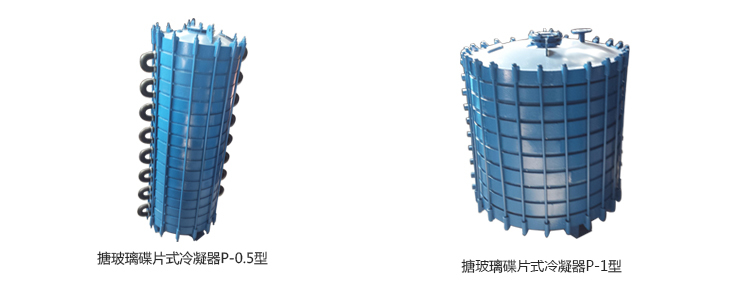

搪玻璃碟片式冷凝器


碟片式冷凝器尺寸表 mm

P-0.5型

P-1型

P-2型

换热面积
(m2

中层片数
(片)

H

φ

换热面积
(m2

中层片数
(片)

H

φ

换热面积
(m2

中层片数
(片)

H

φ

1.5

2

670

700

5

4

1000

960

10

4

1260

1150

2

3

760

700

6

5

1100

960

12

5

1380

1150

2.5

4

850

700

7

6

1200

960

14

6

1500

1150

3

5

950

700

8

7

1290

960

16

7

1620

1150

3.5

6

1040

700

9

8

1380

960

18

8

1740

1150

4

7

1130

700

10

9

1470

960

20

9

1860

1150

4.5

8

1220

700

11

10

1560

960

22

10

1980

1150

5

9

1320

700

12

11

1650

960

24

11

2100

1150

6

11

1500

700

13

12

1740

960

26

12

2220

1150

6.5

12

1600

700

14

13

1830

960

28

13

2340

1150

7

13

1680

700

15

14

1920

960

30

14

2460

1150


图中

P-0.5型

P-1型

P-2型

φ1

450

660

850

R

220

220

250

D

φ20

φ22

φ25

A

介质进出口 DN80

介质进出口 DN100

介质进出口 DN125

B

进出水G1"束接

进出水G1"束接

进出水G1/4"束接


主要技术条件:

使用温度:-20℃~200℃

使用压力:器内:≤0.085MPa  夹套内:≤0.4MPa

传热系数:485Kcal/h㎡C

瓷层耐电压:20KV

瓷层厚度:0.8~1.8mm

法兰平面度:≤0.3%DN

法兰圆度:≤0.4%DN

瓷釉理化性能和瓷面外观质量均符合HG2432-2007及Q/320281 ADA02-1996标准

备注:设计及制作搪玻璃列管式冷凝器
